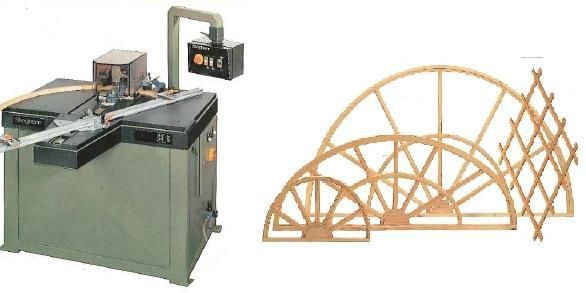

Zur Herstellung aller gängigen Kreuzspossen-verbindungen (rechtwinklig, diagonal, Rund- und Korbbögen)

Maschine in technsch und optisch einwandfreiem
Zustand

Beschreibung:

• normale rechtwinklige Kreuzsprossen
• Spezialanschlag für diagonale Kreuzsprossen von 35° bis 90°
• Rundbögen (werden mit vorhandenen Werkzeugen gefräst)
• Korbbögen (Option – es werden andere Werkzeuge benötigt)
• Das spezielle STEGHERR Anschlagsystem mit einer Raster-Teilscheibe ermöglicht eine präzise und rationelle Herstellung vonVerbindungen der verschiedenen Bögen mit geraden und sternförmig angeordneten Sprossen

Technische Daten:

• Profil Abmessungen min. 10 x 10 mm – max. 50 x 50 mm
• Antriebsmotor 2,2 KW / 400 Volt / 50 Hz

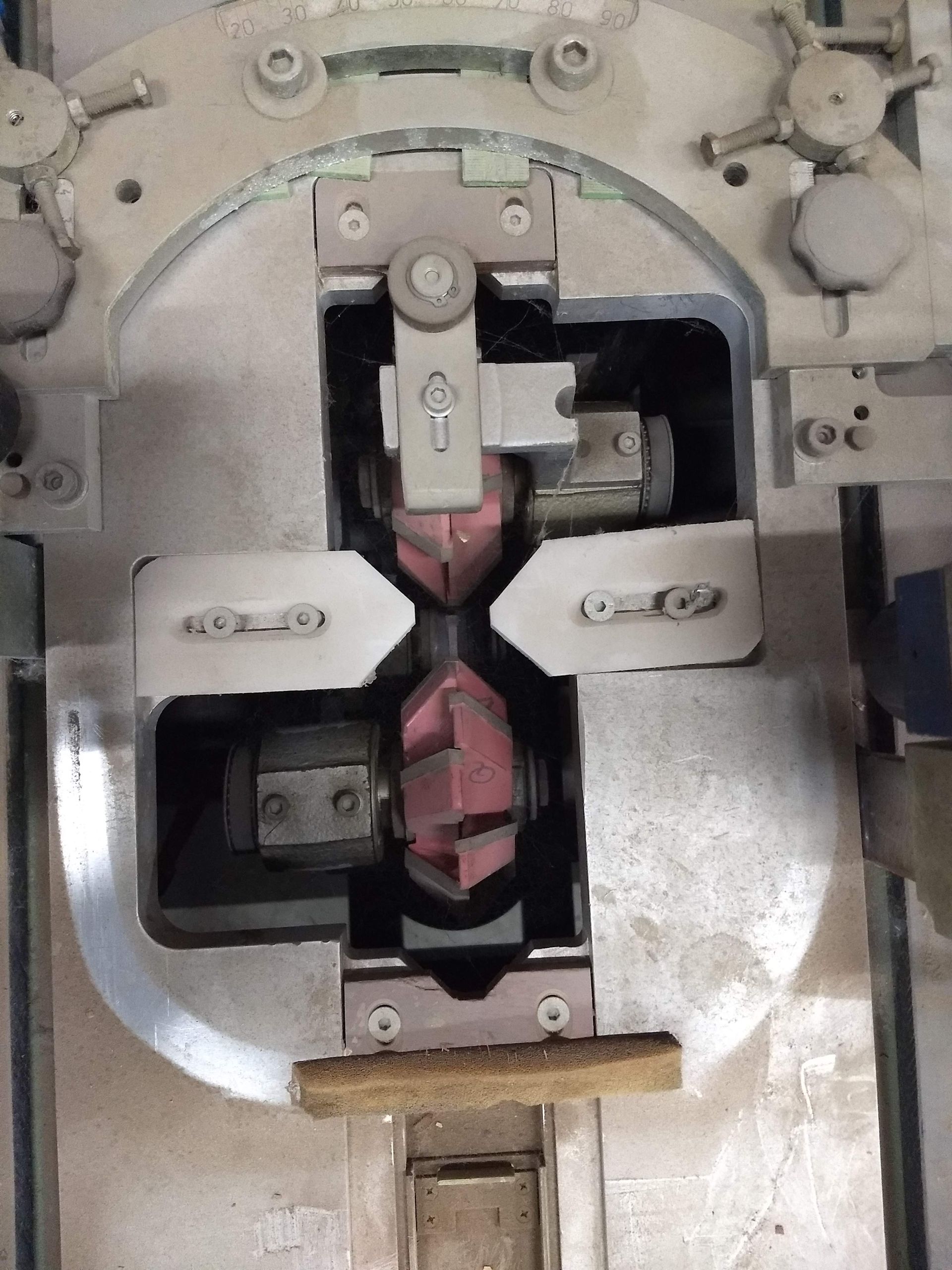

• 3 gleichzeitig laufende WPL-Werkzeuge (2 x Profilfräser, 1 x Nuter)
• Pneumatische Werkstückspannung über Kurzhubzylinder
• Absaugdurchmesser D=150 mm
• Luftgeschwindigkeit min. 20 m/sec.
• Druckluftanschluss 6 – 8 barVerbrauch ca. 4 NL pro Fräsung bei 6 bar
