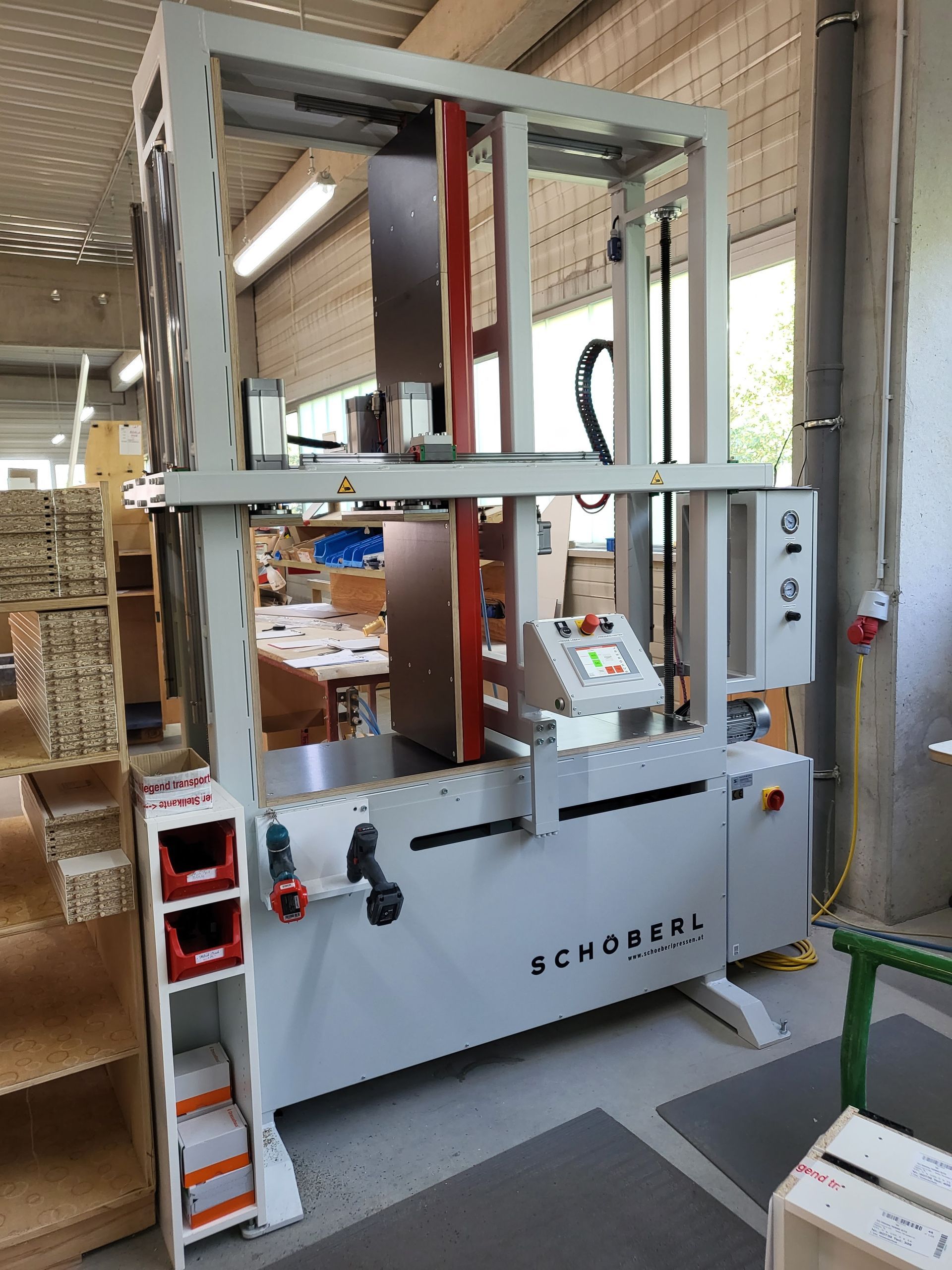

Schöberl Schubladenpresse (Korpuspresse) LAP
Die Ladenpresse ermöglicht ein hocheffizientes Verleimen von gedübelten Schubladen unterschiedlichster Dimensionen.
Über einen Touchscreen-Monitor wird die gewünschte Ladengröße eingegeben.
Nach Drücken eines Startbuttons fahren beide elektrisch angetriebenen Druckbalken auf die gewünschte Pressposition. Die angefahrenen Werte sind um 40 mm größer als die gewählten Sollwerte, damit ausreichend Platz zum Einlegen der Lade ist.
Zuerst wird die Schublade mit dem seitlichen Ausrichtbalken am linken Anschlagwinkel
ausgerichtet. Anschließend erfolgt der Druckaufbau von oben.
Jetzt kann ggf. der Ladenboden eingeschoben und montiert werden.
Nach kurzer Betätigung eines Lösen-Tasters fahren alle Presseinheiten in die
Ausgangsstellung zurück. Die Ladenpresse ist für den nächsten Arbeitstakt bereit.
| Einsapanngröße 1200 x 600 x 450 mm | Einspanngröße 1200 x 8020 x 450 mm | |
|---|---|---|
| Schuibladengröße max. | 1200 mm | 1200 mm |
| Schubladentiefe max. | 600 mm | 800 mm |
| Schubladenhöhe max. | 450 mm | 450 mm |
| Arbheiotshöhe | 900 mm | 900 mm |
| Gesamtlänge | 1720 mm | 1920 mm |
| Gesamttiefe | 900 mm | 900 mm |
| Gesamthöhe | 2590 mm | 2590 mm |
| Gewicht | 650 kg | 750 kg |
| Stromanschluß | 400 V - 50 Hz - 1,1 kW - 16 A | 400 V - 50 Hz - 1,1 kW - 16 A |
| Betriebsdruck | 2-10 bar | 2-10 bar |
| 2K-Lackierung | RAL 7035 + RAL 3001 |
