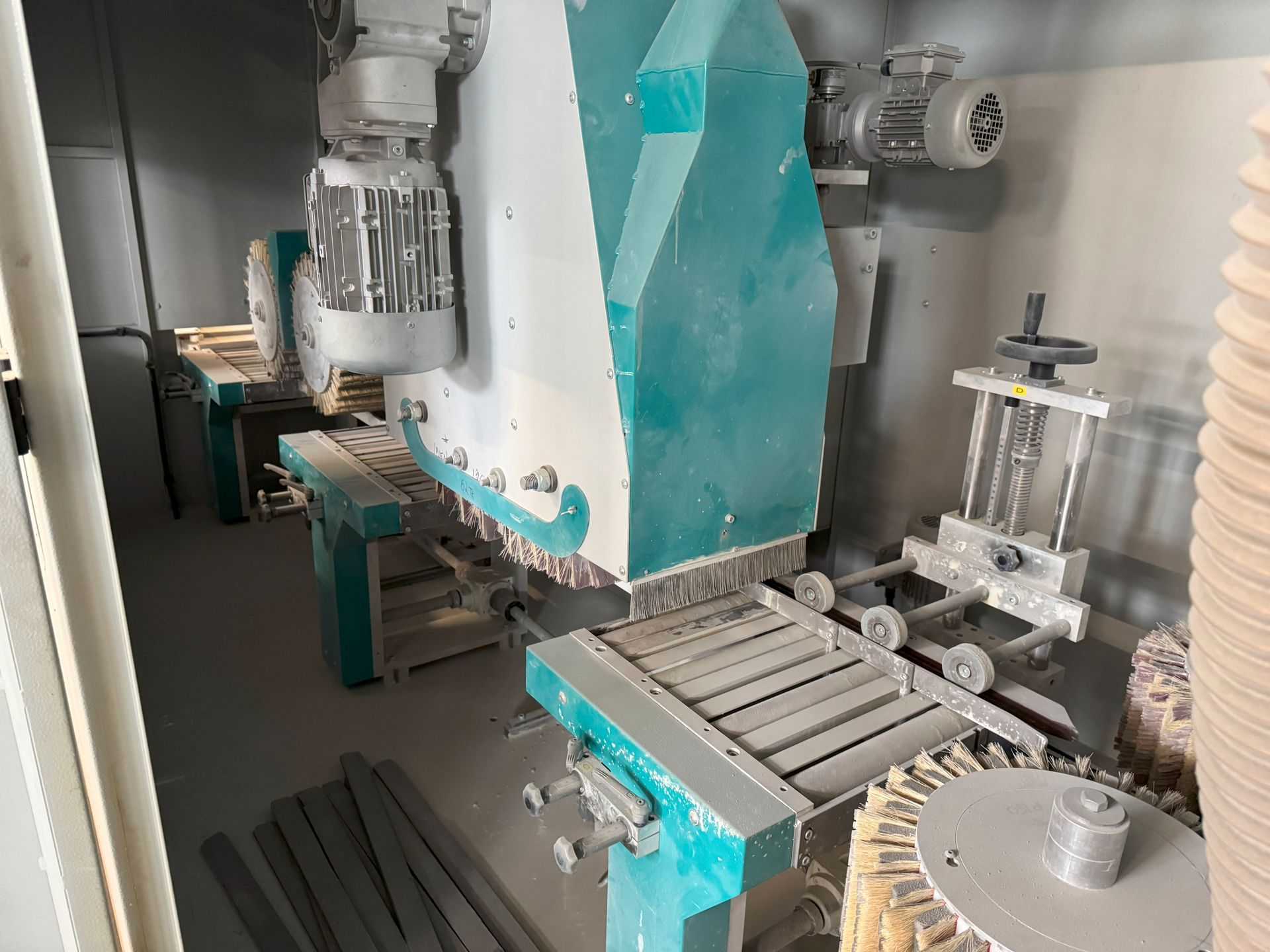

MB Bürstenschleifmaschine RobaBelt, Bj.2017
Das Bürstenbandschleifsystem ROBA Belt ist eine einzigartige Entwicklung im Bereich der Leisten- und Panelbearbeitung.
Einsatzgebiete sind der Schliff von massiven oder furnierten Leisten, sowie der Lackzwischenschliff.
Aufbau:
- Maschinengestell gekapselt
geschweißtze und gescghraubte Hauptbaugruppe der Maschine - Transportsystem
angetriebenen Transportrollen - Anschlagsystem
fester Anschlag in Durchlaufrichtung rechts, beweglicher Anschlag links - Druckrollensystem
Oberdruckrollen die über Spindeln in der Höhe einstellbar - Reinigungsaggregat EB300
Ein Stativ für Entstaubungsaggregat EB1 2,2 kW 1400 U/min., 40 mm Welle, Arbeitsbreite 300 mm, Absaugstutzen 125 mm
- RobaBelt 300 N Schleifgaggregat
Ein Stativ für Bandschleifaggregat RB300N mit Absaughaube mit Absaugstutzen 100 mm, 122 Schleifsegmente die über eine Strecke mit Schleifband befestigt sind. Arbeitsbreite 300 mm,. Das Schleifband dient zur Flächenbearbeirtung von oben - Doppelbürstenaggregat DB150N rechts
Ein Stativ für das Doppelbürstenaggregat mit Absaughaube Stutzen 2 x 80 mm, 54 Schleifsegmente, Arbeitsbreite 150 mm - Doppelbürstenaggregat DB150N links
Ein Stativ für das Doppelbürstenaggregat mit Absaughaube Stutzen 2 x 80 mm, 54 Schleifsegmente, Arbeitsbreite 150 mm - Servicetür
- Bedieneinheit
Mehr anzeigen
| Technische Daten | |
|---|---|
| Maschinenlänge | 4120 mm |
| Maschinenbreite | 1770 mm |
| Maschinenhöhe | 2200 mm |
| Maschinengewicht | 2800 kg |
| Werkstückbreite max. | 300 mm |
| Werkstückhöhe max. abhängig vom Schleifbesatz | 80 mm |
| Entstaubungsbürstendurchmesser max. | 310 mm |
| Doppelbürstendurchmesser max. | 420 mm |
| Anzahl der Segmente Entstaubung / Doppelbürste | je 54 Stück |
| Länge der Schleifsegmente Entstaubung / Doppelbürste | 300 mm |
| Anzahl der Schleifsegmente im Bürstenband RB300N | 122 Stück |
| Doppelbürstendurchmesser max. Seitenaggregat | 420 mm |
| Anzahl der Segmente Doppelbürste Seitenaggregat | je 54 Stück |
| Länge der Schleifsegmente Entstaubung / Doppelbürste | 150 mm |
| Anzahl der Vorschubwalzen | 24 Stück |
| Schleifbandgeschwindigkeit max. RB300 / RB 80 | 30-240 m/sec |
| Schleifbanddrehzahl Entstaubung/ Doppelbürste | 100-400 min-1 |
| Vorschub stufenlos regelbar | 12-48 m/min. |
| Bürstenschleifmotor Entstaubung | 0,55 kW |
| Bürstenschleifmotor Doppelbürste DB150 | je 0,55 kW |
| Bürstenschleifmotor Doppelbürste DB 300 | je 0,55 kW |
| Bandschleifbürstenmotor RB300N | 2,2 kW |
| Vorschubmotor | 0,75 kW |
| Hub- und Oszillationsmotor | 0,37 kW |
