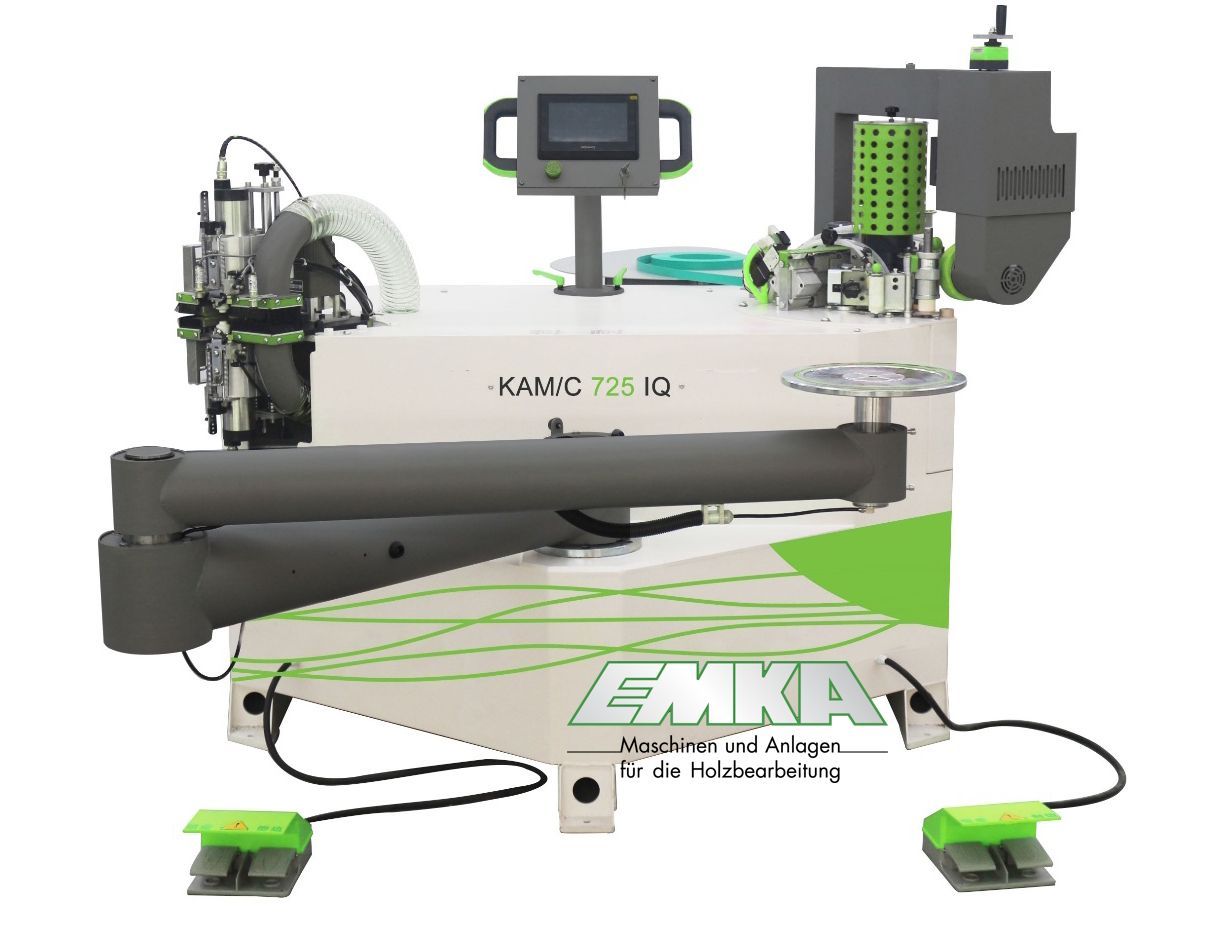

Formteil - Kantenanleimmaschine KAM/C725

Grundfunktionen

• kompaktes Maschinendesign mit zahlreichen Funktionen für ein perfektes
  Kantenanleimergebnis, platzsparend
• spezialisiert auf das Kantenanleimen von Werkstücken mit unterschiedlichen Konturen
• einfache Bedienung über Touchscreen mit mehreren Sprachen
• Verleim- und Fräsaggregat drehbar: +/- 15°
• Kantenmaterial: PVC, ABS, Holzfurnier, Melamin, Kunststoff
• Werkstückmaterial: MDF, HDF, Spanplatten, Mehrschichtplatten

Aggregate / Ausrüstung
Touchscreen

• Spracheinstellung: Umschaltung auf mehrere Sprachen
• Inovance Bildschirm mit hoher Auflösung Beweglicher Stützarm mit Sauger
• Gesamtlänge: 2.250 mm
• Form: rund
• Sauger: D 300 mm & D 140 mm
• Ladekapazität: max. 100 kg

Drehbarer Auflagetisch

• Verleimzone und Zuschnitt: drehbar ± 15°
• Verarbeitungsgeschwindigkeit:
  - Verleimgeschwindigkeit: max. 18 m/min
  - Zuschnittgeschwindigkeit: 14 m/min


Obere Leimstation

• Leim: PUR oder EVA (flüssig oder fest)
• Volumen: 2.600 ml
• Verleimung: einseitig
• Temperatur: 110 - 210 °C

Präzises Verbinden der Kantenbandenden durch Infrarotmessung (Toleranz +/-0,3 mm), wenn die folgenden Bedingungen erfüllt sind:

• Kantenlänge ≥ 400 mm oder Durchmesser (runde Werkstücke) ≥ 300 mm
• Kantenstärke ≥ 0,6 mm
• Plattenstärke ≥ 14 mm

Kappaggregat

• verschiedene Werkzeugradien je nach Dicke der Kante
  verfügbar
• beidseitiger Beschnitt für Werkstückdicke 14 - 70 mm einseitiger Beschnitt für Werkstückdicke <14 mm
• Reinigungsgerät: Empfohlen wird ein Reinigungsmittel auf Wasserbasis
• Flächenziehklinge von oben und unten pneumatisch vom Terminal aus steuerbar (2 Positionen),
  zusätzlicheLuftdüsen blasen Staub und Späne in die Absauganlage

Anwendungen

• runde Platten
• rechteckige Platten mit Radius an den Ecken
• polygonale Platten
• L-förmige Platten (außer quadratische Innenecke)


Werkstückabmessungen

Technische Daten
