Übertragungsart

X-Richtung

• hochsteife Schrägzahnstange und Ritzel, um hohe Präzision, Stabilität, Laufruhe und Langlebigkeit zu gewährleisten

Y-Richtung

• Kugelumlaufspindel
• Geschwindigkeit bis 30 m/min


Servomotor

• X-Achse mit 0,75 kW Servomotor
• Verfahrgeschwindigkeit bis 96 m/min

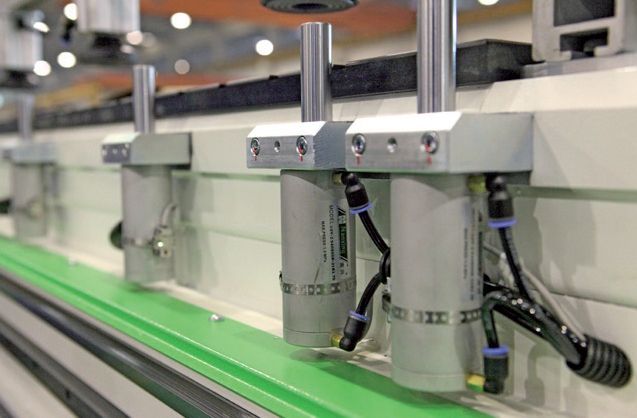

Seitliche Positionierzylinder

• Zylinder für die seitliche Ausrichtung unterstützen das Fixieren der Plattenposition zum Bohren und Nuten
• wird automatisch erhöht, wenn die Bearbeitung beginnt, um die richtige Werkstückposition für hochwertiges Bohren und Nuten zu gewährleisten

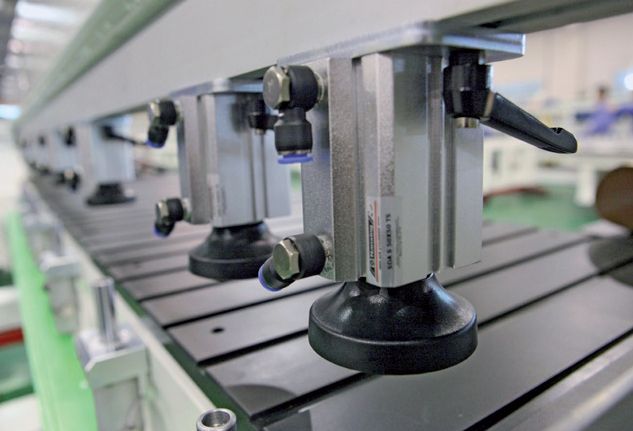

Druckzylinder

• Druckzylinder zum festen Andrücken der Plattenoberfläche zusammen mit der seitlichen Ausrichtvorrichtung für ein hochwertiges Bohrergebnis

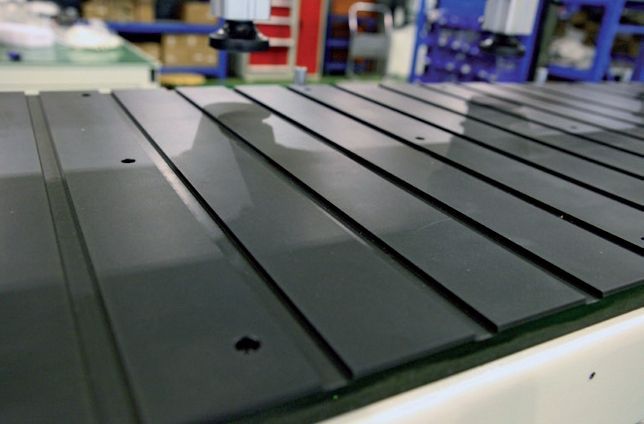

Arbeitstisch

• hochwertiger Arbeitstisch sichert eine lange Lebensdauer, verschleißfest
• Tischmaße: 2.660 mm x 420 mm
• Höhe: 980 mm

Bearbeitungseinheiten - Hauptspindeln

• seitliches Bohren und Nuten mit zwei Hauptspindeln 2 x 2,2 kW, 18.000 Upm

Arbeitsbereich:

• X-Achse: 50-2800 mm
• Y-Achse: 60 mm
• Z-Achse: 50 mm

3 separate Arbeitsstationen

• 3 Arbeitsstationen können drei Werkstücke in einem Zyklus bearbeiten

Schleppkette

• hochwertige Schleppkette schützt und ordnet elektrische Leitungen und Luftschläuche während des Produktionsprozesses und sorgen für eine längere Lebensdauer

Manuelle Schmierung

Sicherheitszaun

• Bewegungsbereich der Hauptspindel ist mit einem Schutzzaun geschützt, um mögliche Verletzungen zu vermeiden

Infrarot-Erkennung

Bedienung

• benutzerfreundliche Schnittstelle
• 7’’ Display Touchscreen
• 1USB-Anschluss

Schaltschrank

• hochwertige Elektrobauteile für lange zuverlässige Betrieb
