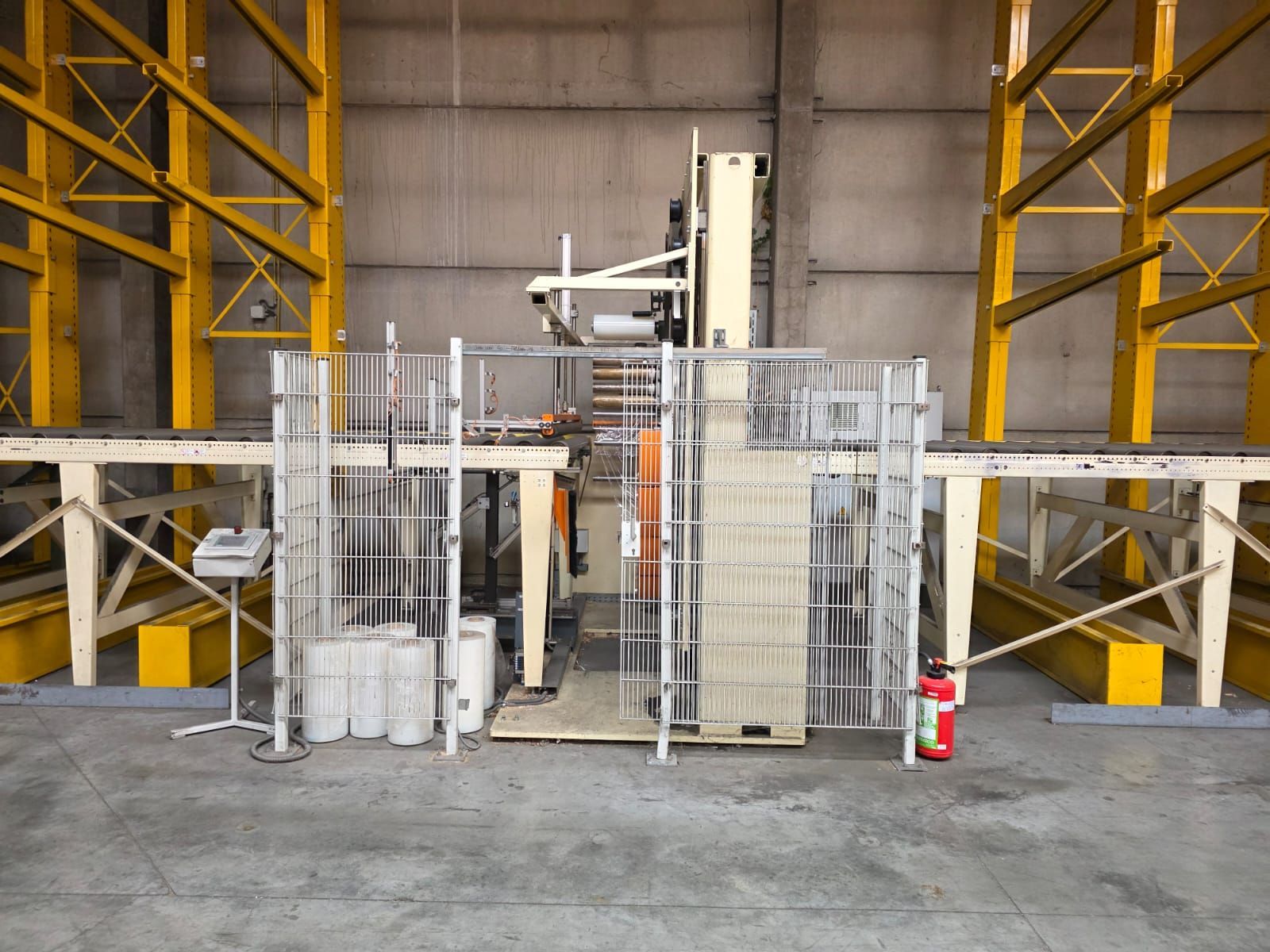

zum Verpacken von großformatigen Plattenstapeln (Langgut)

Produktabmessungen:

Höhe: 19 - 600 mm

Breite: 600 - 2100 mm

Länge: 2400 -

Gewicht bis 3000 kg

Max. Querschnittsdiagonle 2184 mm

Ausstattung:

• Elektrische Ausrüstung für Steuerspannung 230 V, 50 Hz, 24 V; Betriebsspannung 3 x 400 V, 50 Hz, N,PE
• Bremsmotor für Wickelantrieb, mittels Frequenzumricjhter gesteuert

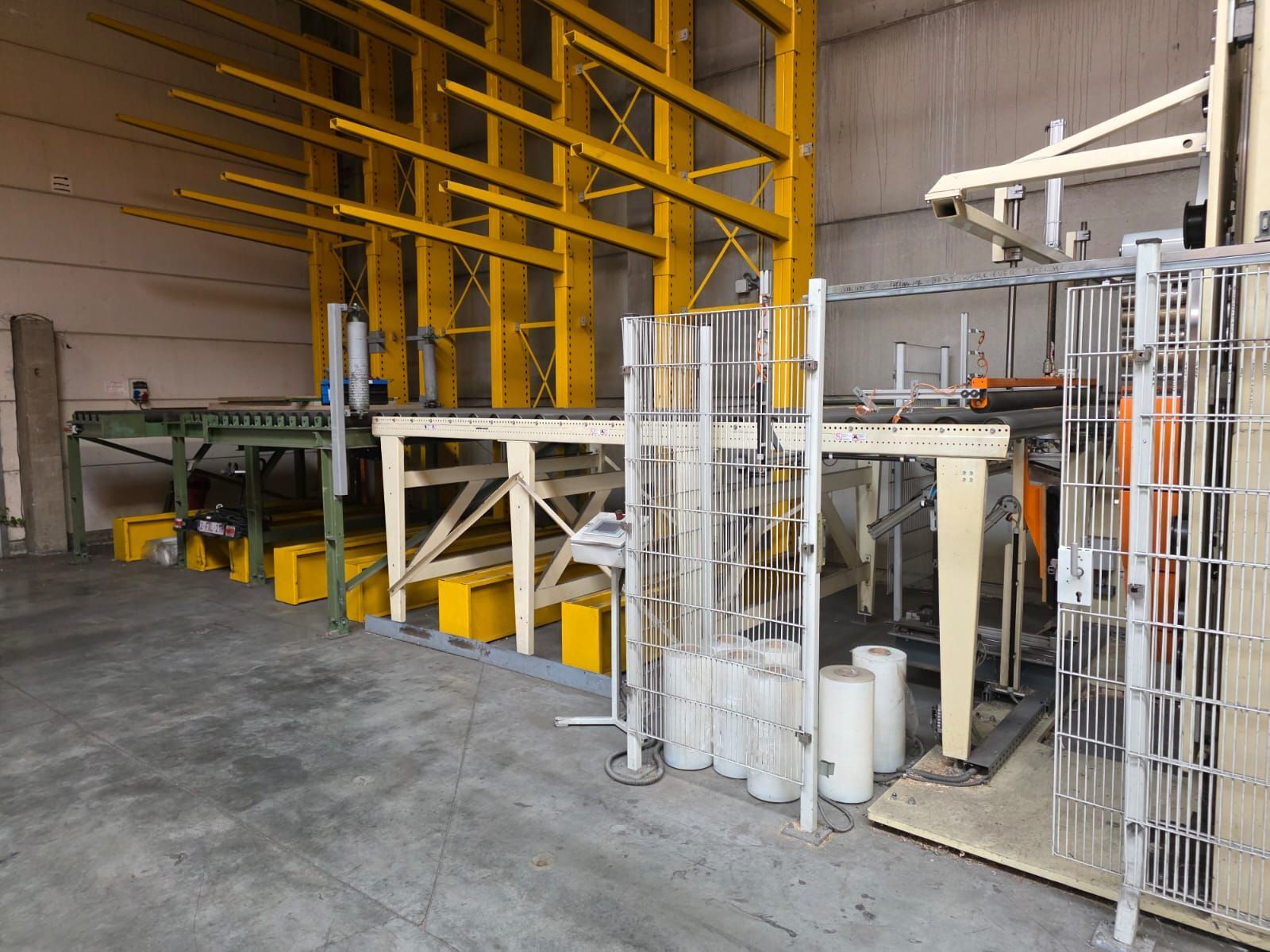

• 2 Stück angetriebnene Rollenbahnen zu je 74400 mmn Länge ROK 1570 mm für die Ein- und Auslaufseite der Maschine ausgeführt mit Bremsmotor
• Wickelring zur Aufnahme der Packmaterilalien. Der Wickelring ist in Lauifrollen aus hochwertigen Kunstastoff geführt. Die laufrollen sind kugelgelagert und auf nachstellbaren Exenterbolzen montiert. Der Antrieb des Wickewlringes erfolgt über Zahnriemen.

• Packmaterialaufnahme für Stretchfolie, Krepppapier, PE-Folie etc.
  Ausgelegt für eine Packmaterilabreite von 500 mm
  Jede Packmateriallbreite bis 500 mm kann problemlos auf die Packmaerialaufnahme gesteckt werden
  Durch die spezielle Spannelemente ist gewährleistet, daß die Packmaterialrollen selbstsichernd auf die Packmaterialaufnahme gesteckt werden.
  Die Packmaterialaufnahme ist mit einer einfühligen stufenlos einstellbaren Bremse bestückt.
  Ferner gehört zur Packmaterialaufnahm,ein Umlenk- und Spannsystem zur stufenlosen und feinfühlgen Einstellung des Packmatertabzuges

  Aufmachung der Packmaterialrollen
  Rollenbreite max.: 500 mm
  Rollendurchmesser: 250 mm
  Hülsendurchmesser: 76 mm
  Max. Rollengewicht: ca. 16-18 kg


• Automatischer Greif-, Abschneide- und Anlegevorrichtung für PE-Stretchfolie, in Ausführung als Glattschnitt komplettert freiprogrammierbarer Elektrosteuerung. SPS-SIEMENS mit bedienergeführter Klartextaanzeige mit Fehlerdiagnose


• inkl. Ansteuerung der vollautomatischen Greif-, Abschneide- und Anlegevorrichtung sind folgende Funktionen enthalten:
  1. Zusätzlicher Startknopf als Automatikstart für automatischen Arbeitszyklus
  2. Automatische Endabschaltuimng mittels Lichtschranke
  3. Einstellbare Zeit zur Justierung des Packstückanfangs unter der Packmaterialrolle -Wickelbeginn-
  4. Einstellbare Zeit zur Justierung des Packstückendes unter der Packmaterialriolle -Wickelende-
  5. Einstellbare Zeit zur Vorwahl der zhu verlegen den Packmateriallagen an den Packstückstirnseiten
  6. Vor- und ddRücklauf der Transportrollen im Tippbetrieb
  7. Betätigen des Wickleringes im Tippbertrieb, einschließlich automatischnen Anfahren der Packmaterialwechselposition
  8. Betätigen der Greif-, Abschneide- und An legevorrichtung im Tippbetrieb
  9. Taaster "Starrt im Programm"
  Bei Störung im Verpackungsvorgang z.B. Ende der Packmaterialrolle kann nach Einlefgen einer neuen Rolle die Maschine wieeder im entsprechenden Programm gestartet werden. Es ist nicht nötig das Packmaterial aus der Maschine zu entnehmen und den  Verpackungsvorgang wieder von Anfang an zu starten. Dies erspart erhebliche Fehlzeiten
  10. Kontrolllampe als Information das die Maschine startbereit ist, Bei Störung -Leuchtsignal-
  11. Taaster "Not-Aus"
  12.Taster "Reset"
  13. Anzeige Steuerspannung
  14. Steuerung verfügt über 2 Programme:
  a) Vollautomatiscjher Arbeitsablauf
  b) Handprogramm


• ElektrischeEinrichtung zum Verlegen von Kantgenschutzwulksten am Anfang und Ende des zu verpackenden Produktes, vorwählbar mittels Zeituhr
• Geschlossene Schutzvorrichtung für den Rotationsbereich der Packmaterialrollen, Tür zum wechseln der Packmaterialrollen über Sicherheotsschalter verriegelt. Bei geöffnbeter ür kann kein Anlagenbauteil betrieben werden. Ausgelegt als Schiebetür
